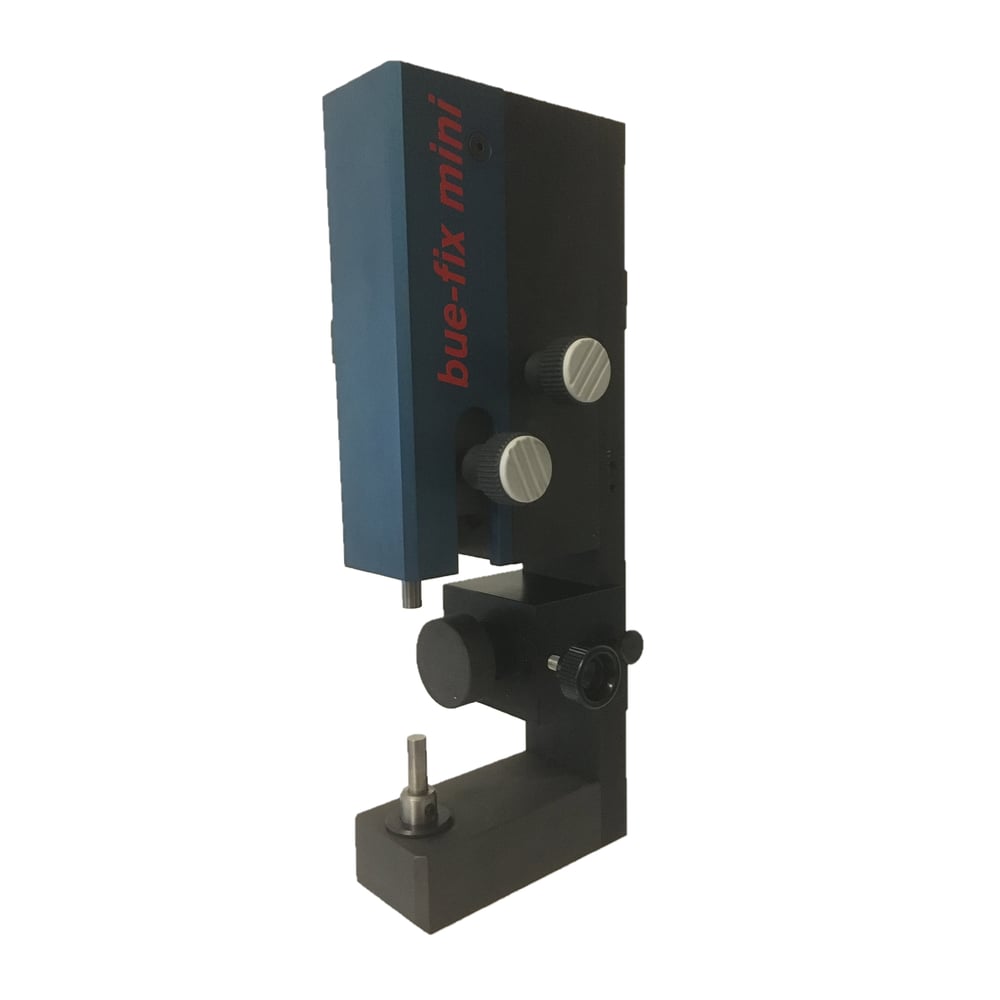

bf50_1

! schnell !

! flexibel !

! hochgenau !

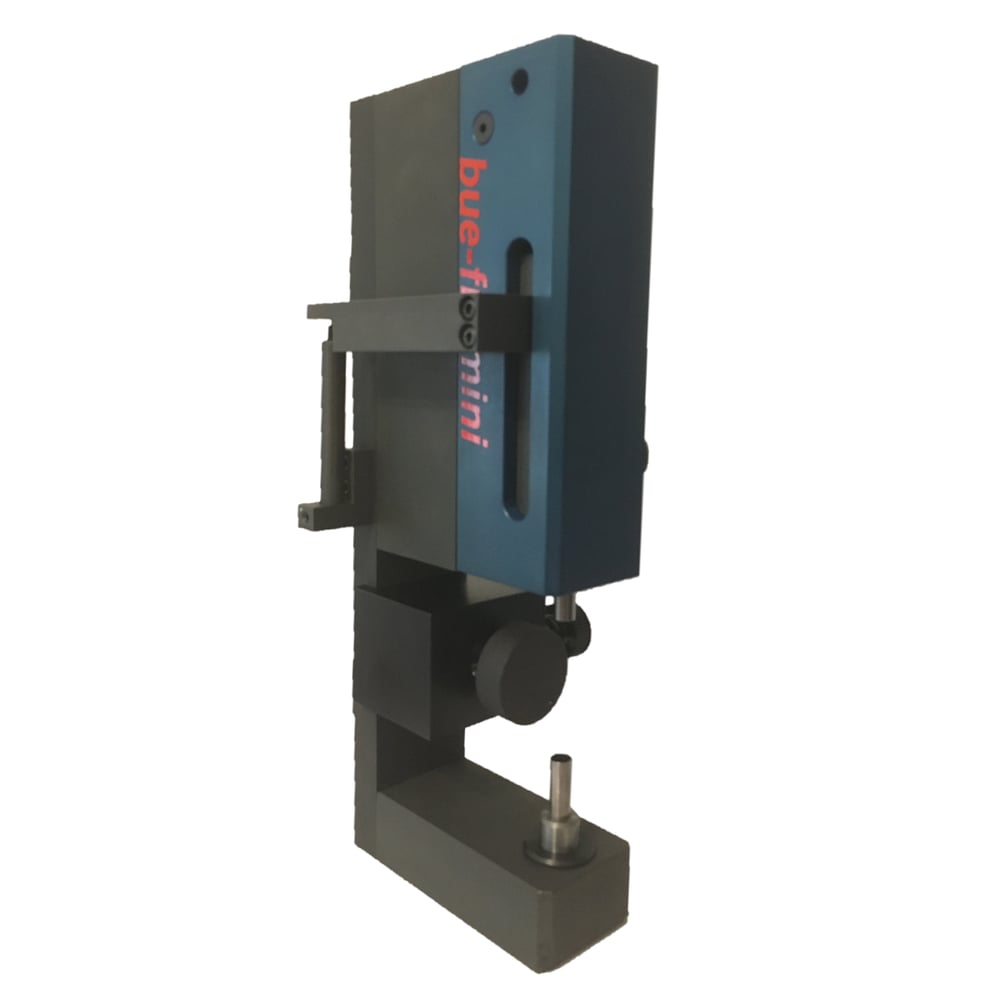

Hochpräziser Messtisch für universelle Messaufgaben

bf50_3-1

1

Außendurchmesser

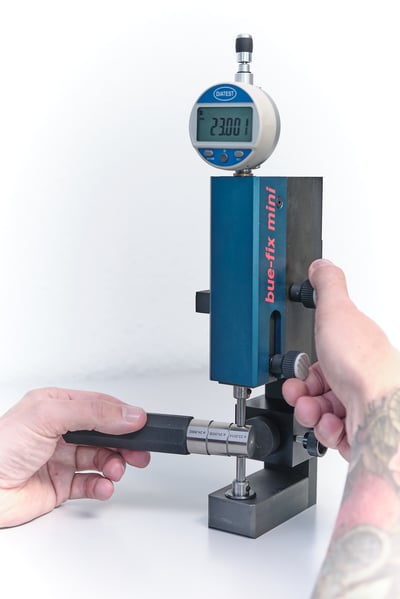

Schober Messtechnik_55-1

Hochgenaue Messung von Außendurchmessern und Längen

Vertikale oder horizontales Ausrichtung des Messgerätes

höhenverstellbare und leicht montierbare Werkstückauflage

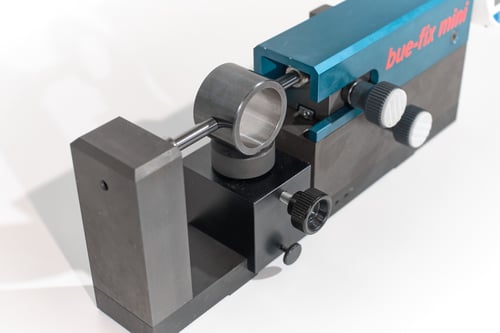

Bue-Fix_7

2

Außengewinde

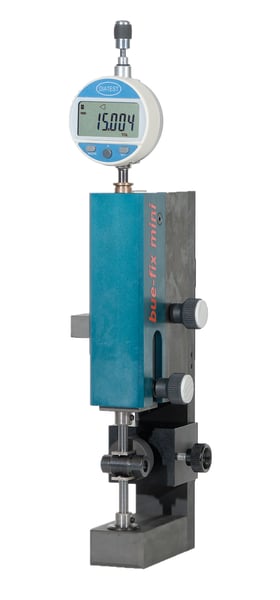

gw_big

Hochgenaue Messung des Gewindeflankendurchmessers

Aufsteckbare Messeinsätze (3-Draht-Methode)

Standard- und Sondergewindeabmessungen erhältlich

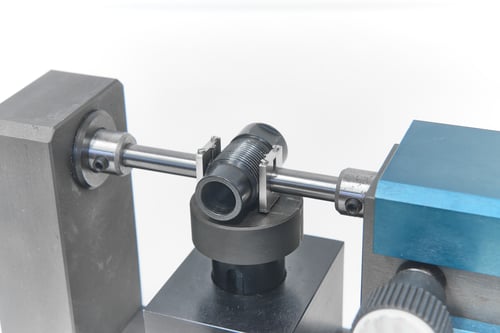

Bue-Fix_13

3

Außenverzahnung

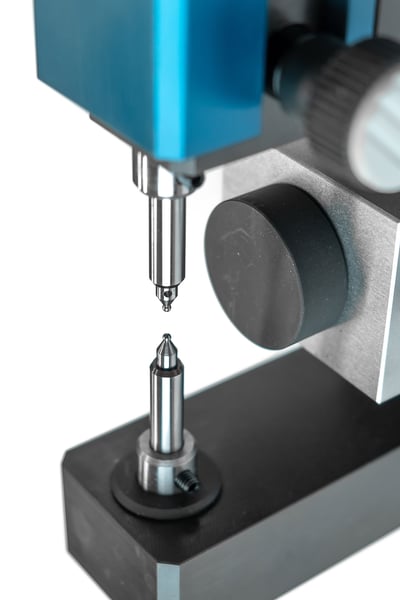

Bue fix (1 von 3)-2-3

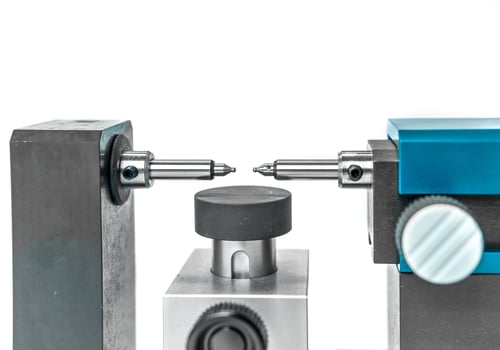

Hochgenaue Messung des diametralen Zweikugelmaßes (Ma)

Einschraubbare Kugelmesseinsätze aus Hartmetall

Standard- und Sonderkugeldurchmesser erhältlich

Bue fix (1 von 1)-2

Technische Daten

Messbereich:

0,0 - 50,0 mm *

Absolutmessweg:

50,0 mm

Wiederholgenauigkeit:

< 1,0 µm

Parallelität der Messflächen:

< 1,0 µm

Klemmbohrung Anzeigegerät:

Ø 8 h6 (Standard)

* = Sondermessbereiche auf Anfrage

Schober Messtechnik_63-1

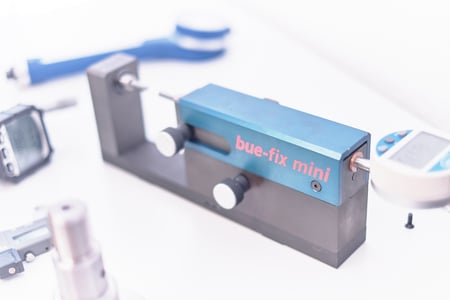

Zubehör

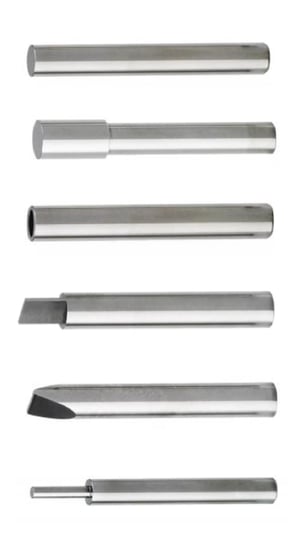

me_small

Messeinsätze:

Für das bue-fix mini Außenmessgerät sind eine Vielzahl verschiedener Messeinsätze aus Vollhartmetall erhältlich.
Sondermesseinsätze sind ebenfalls auf Anfrage erhältlich.

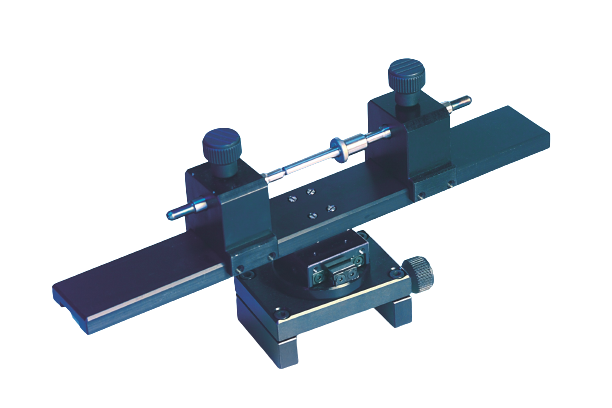

Sondermesstische:

Auf Anfrage erhalten Sie bei uns z.B. schwimmend gelagerte Messchlitten zum Spannen von Werkstücken zwischen Spitzen und vieles mehr.
